1. Khái niệm chung về bàn ren

Bàn ren hay còn được gọi là taro ren ngoài là một công cụ chuyên dụng trong ngành cơ khí được sử dụng để cắt tạo hình ren trên bề mặt ngoài của các thanh tròn hoặc ống kim loại

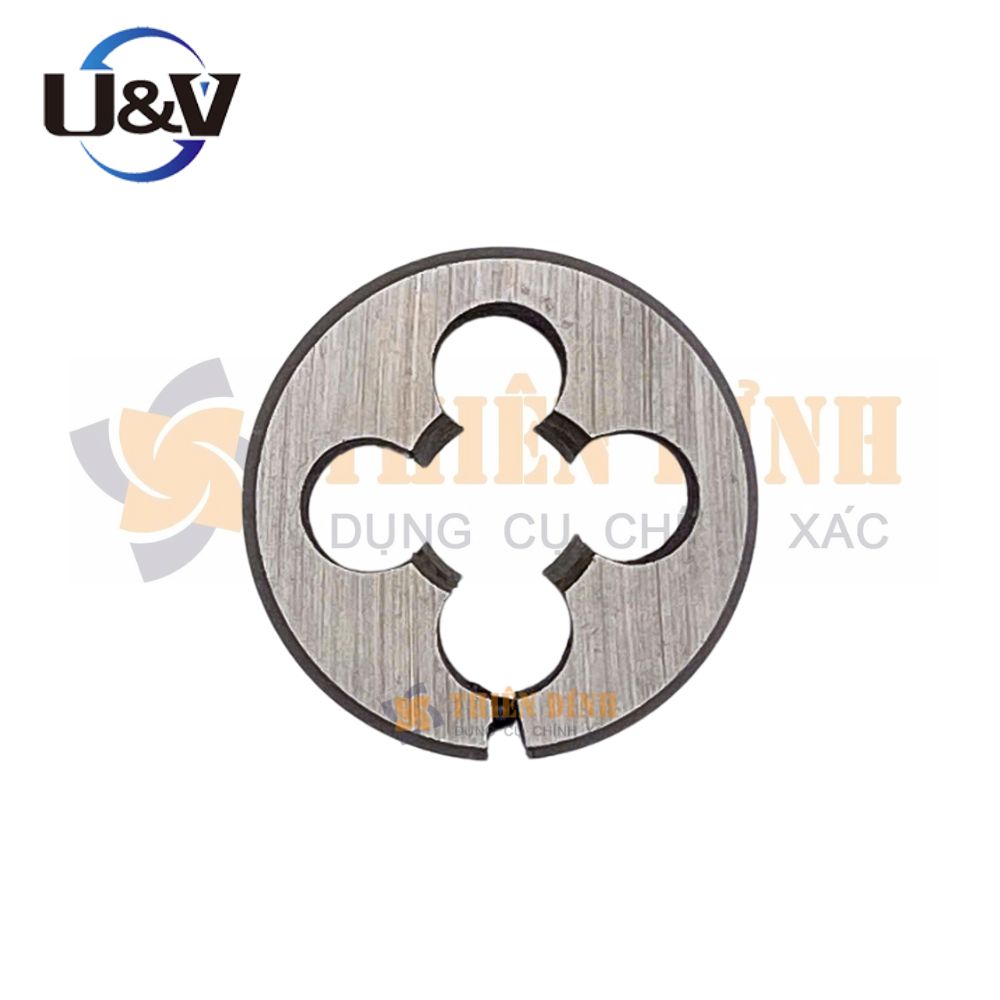

Công cụ này thường có thiết kế dạng đĩa tròn với một lỗ ren trung tâm và các rãnh thoát phoi xung quanh giúp nó có hình dáng tương tự như một bông hoa nhiều cánh

Thanh kim loại hoặc ống phôi sẽ được đi xuyên qua lỗ chính giữa này để các lưỡi cắt thực hiện việc gọt bỏ vật liệu và hình thành các đường xoắn ốc theo tiêu chuẩn

2. Cấu trúc chi tiết của bàn ren

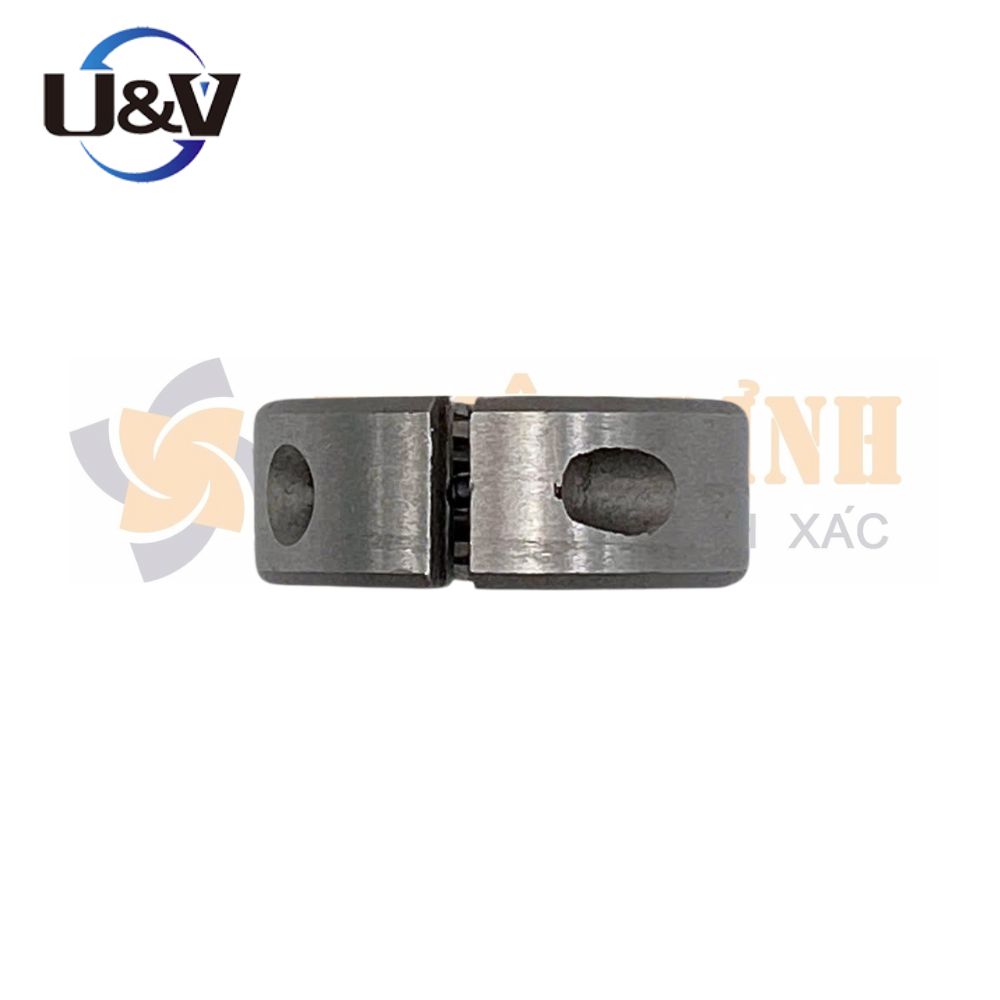

Thân bàn ren Thân của dụng cụ thường là một khối đĩa tròn đồng tâm được chế tạo từ các loại vật liệu có độ cứng cực cao như thép gió HSS hoặc thép hợp kim đặc biệt để chịu được áp lực cắt lớn

Phần ren cắt Đây là phần quan trọng nhất nằm bên trong lỗ trung tâm đóng vai trò là khuôn âm của đường ren mà bạn muốn tạo ra trên phôi giúp định hình biên dạng ren dương một cách chính xác

Lỗ chính giữa Vị trí này là nơi đặt thanh phôi vào để bắt đầu quá trình tạo ren và kích thước của lỗ phải luôn tương khớp với đường kính danh nghĩa của loại ren cần cắt

Rãnh giảm áp lực Các rãnh này được bố trí xen kẽ giữa các lưỡi cắt nhằm mục đích giảm thiểu sự tích tụ nhiệt độ trong quá trình ma sát đồng thời tăng hiệu quả làm mát khi sử dụng dầu cắt gọt

Khe cắt mở đầu Đây là các đoạn vát ở mép ngoài của các lưỡi cắt giúp bàn ren dễ dàng bắt vào phôi ở những vòng quay đầu tiên và hỗ trợ việc loại bỏ vụn kim loại ra khỏi rãnh ren sau khi cắt xong

3. Các quy ước kỹ thuật và tên gọi quan trọng

Rãnh thoát phoi Chip Hole Rãnh này nằm bên trong thân bàn ren có nhiệm vụ dẫn hướng và đẩy các mảnh vụn kim loại ra ngoài tránh hiện tượng kẹt phôi gây mẻ lưỡi cắt hoặc làm xước bề mặt ren

Kiểu ren Thread Type Tùy vào mục đích sử dụng mà bàn ren có thể tạo ra nhiều dạng hình học khác nhau như ren hình nón ren trụ ren vuông hoặc ren tam giác hệ mét phổ biến

Đỉnh ren Thread Crest Là điểm cao nhất trên biên dạng của đường ren nơi mà hai mặt nghiêng của răng ren gặp nhau tạo thành một đỉnh nhọn hoặc đỉnh phẳng tùy tiêu chuẩn

Bước ren Thread Pitch Xác định khoảng cách chính xác giữa hai đỉnh ren liên tiếp nhau trên cùng một đường xoắn ốc thường được tính bằng đơn vị milimet hoặc số răng trên mỗi inch

Góc nghiêng Thread Angle Đây là góc được tạo bởi hai mặt bên của răng ren ví dụ đối với hệ ren mét tiêu chuẩn thì góc này luôn cố định ở mức 60 độ

Bề mặt xoắn Spiral Face Mặt ngoài của biên dạng ren nơi chịu ảnh hưởng trực tiếp từ lực cắt lớn và nhiệt độ cao đòi hỏi độ bóng bề mặt và độ cứng vật liệu của bàn ren phải cực tốt

4. Các tiêu chuẩn ISO quốc tế liên quan đến bàn

ISO 228 Quy định cho các loại ren ống không yêu cầu độ kín khít cao thường dùng cho các mối nối cơ khí đơn giản trên ống và phụ kiện ống

ISO 261 Xác định các thông số kỹ thuật cho ren hình tam giác có góc đỉnh 60 độ hay còn gọi là ren hệ mét vốn là loại ren tiêu chuẩn và phổ biến nhất toàn cầu

ISO 262 Thiết lập các quy tắc chung cho kích thước vít và các cấu trúc ren tiêu chuẩn phục vụ cho các ứng dụng trong chế tạo máy và lắp ráp cơ khí

ISO 724 Xác định chi tiết các trị số về bước ren tương ứng với từng đường kính danh nghĩa của ren hệ mét

ISO 965 Đưa ra các quy ước cụ thể về kích thước giới hạn dung sai và chất lượng bề mặt cho các đường ren hệ mét sau khi gia công

ISO 1502 Quy định về taro ren ngoài và vòi ren hình tam giác dùng cho các kết nối yêu cầu độ kín khít tuyệt đối trong truyền dẫn lưu chất

ISO 263 Tiêu chuẩn này áp dụng riêng cho các loại ren hình thang thường dùng trong các cơ cấu truyền động vít me đai ốc

ISO 2901 Dành cho các loại ren ống kín nước đặc thù phục vụ các ứng dụng cơ khí yêu cầu áp suất và ngăn ngừa rò rỉ chất lỏng
