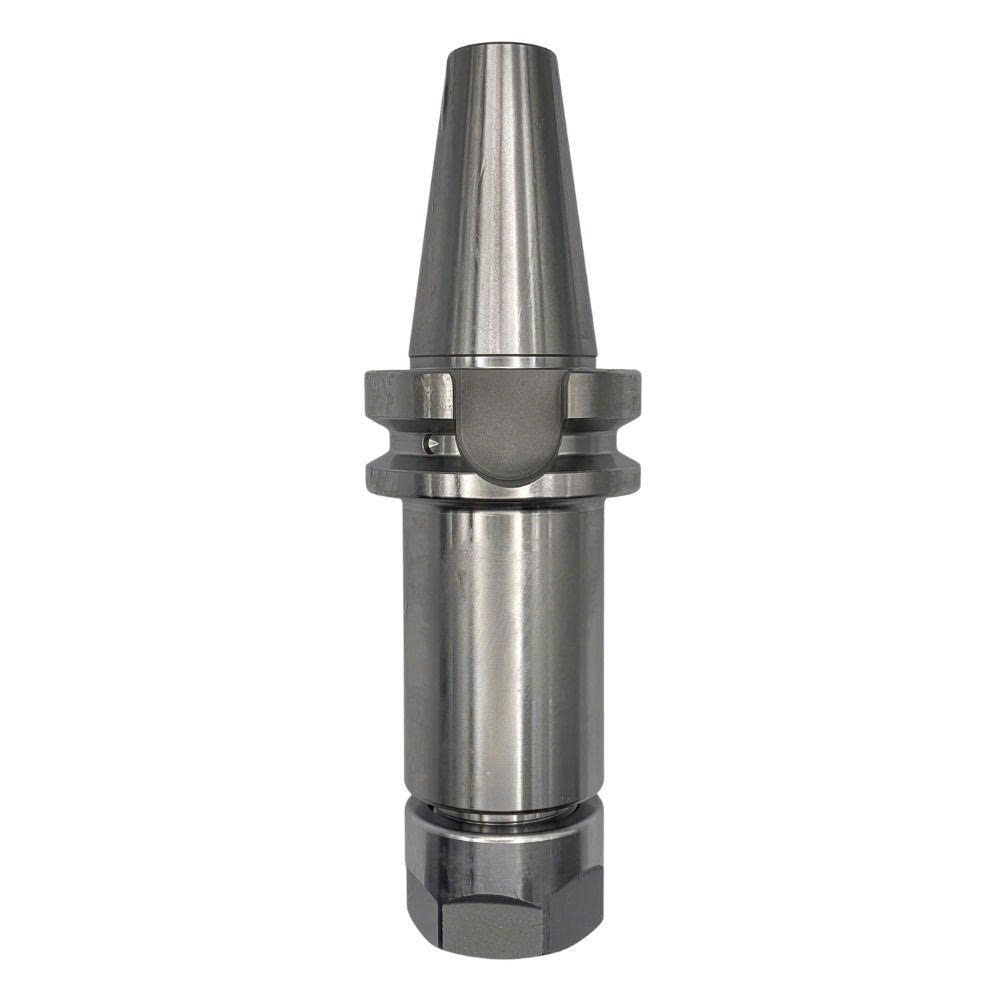

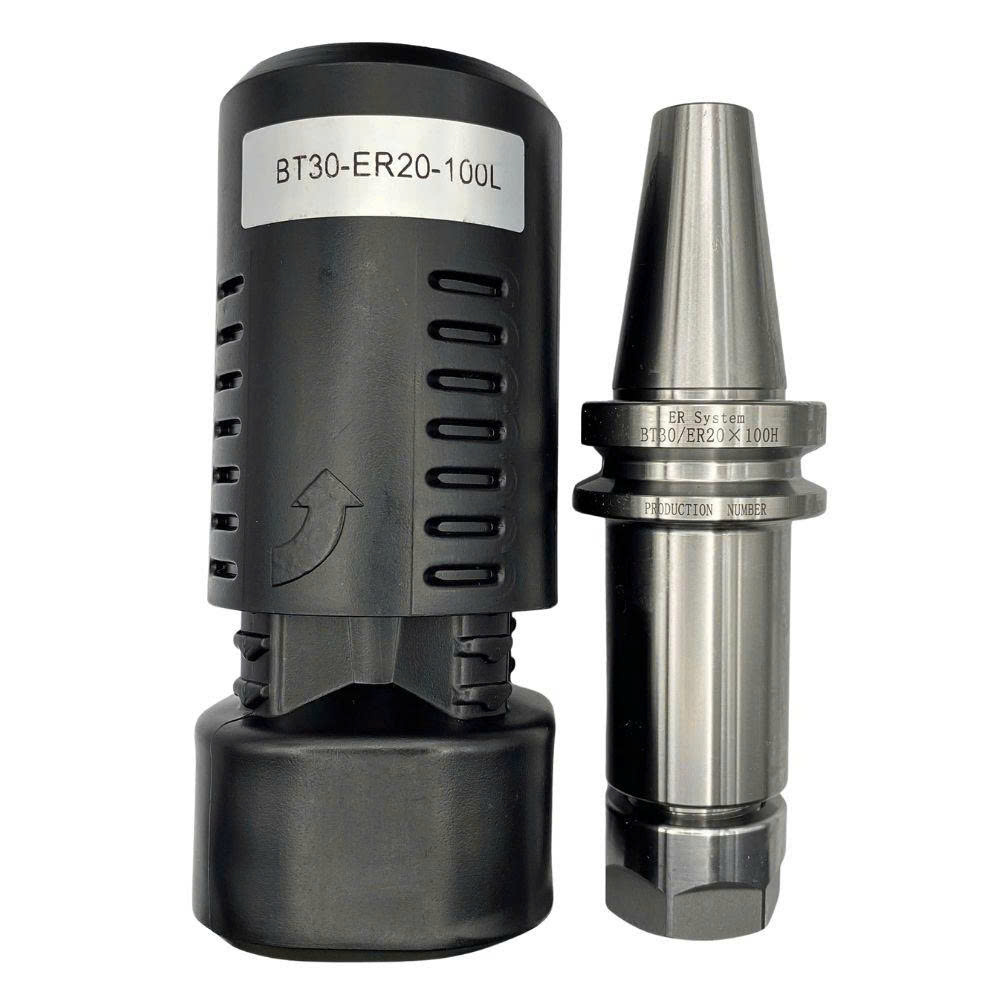

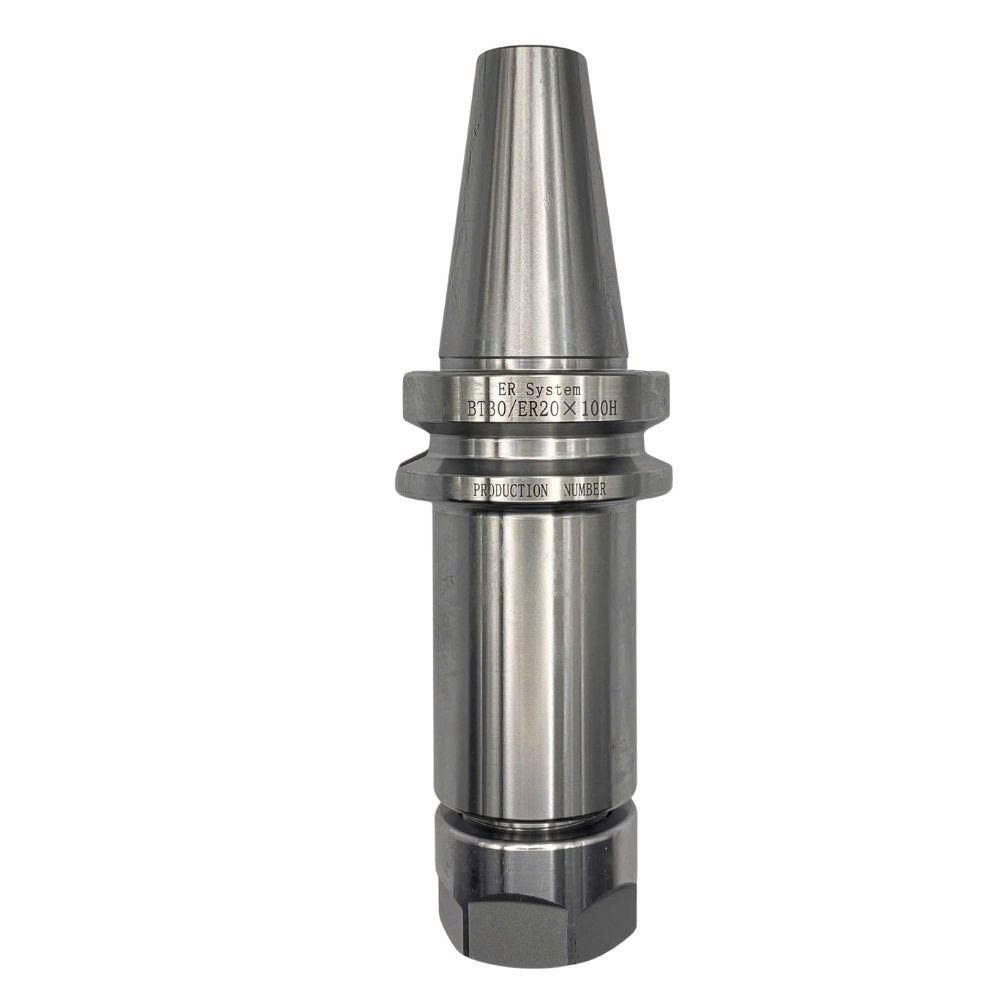

BẦU KẸP DAO PHAY BT30-ER20-100L

1. Ý nghĩa / công dụng chung
Bầu kẹp dao phay BT30-ER20-100L là một dụng cụ kẹp (tool holder / collet chuck) dùng để giữ chắc mũi dao phay, mũi khoan, mũi ta rô … trên máy phay hoặc máy CNC có trục chính sử dụng chuôi côn chuẩn BT30. Nó giúp cố định quá trình gia công, đảm bảo mũi dao không bị trượt hay lệch khi máy hoạt động, từ đó đảm bảo độ chính xác và an toàn khi cắt gọt.

2. Thông số kỹ thuật chính / đặc điểm cấu trúc
Chiều dài gage length khoảng 100 mm.
Chuôi côn: BT30 — phù hợp với máy có trục chính chuẩn BT30
Chuốt kẹp (collet) dùng chuẩn ER20 — tương thích với các collet ER20 và cho phép kẹp dao/mũi có đường kính trong phạm vi ~ 1 mm đến ~13 mm (tùy collet và nhà sản xuất).
Vật liệu: thép hợp kim đã tôi cứng, bền — giúp bầu kẹp chịu được lực cắt, lực siết mạnh và dùng lâu dài.
Độ chính xác: độ đồng tâm (concentricity) rất cao — thường <0.0001 inch tại bề mặt collet face.
Cân bằng động (balance): thiết kế để cân bằng theo tiêu chuẩn G2.5 ở tốc độ tới 20.000 vòng/phút — phù hợp cho gia công tốc độ cao, giảm rung lắc
Ren phía sau để gắn pull-stud: thường là M12 x 1.75 (cho chuẩn BT30) để máy kẹp-giữ an toàn dụng cụ.

3. Đặc điểm & vai trò trong cơ khí / gia công cơ khí
Bầu kẹp dạng collet chuck như BT30-ER20-100L rất phổ biến trong các xưởng gia công, chế tạo — đặc biệt với máy CNC trung bình / nhỏ tới trung bình-cỡ, vì BT30 phù hợp cho các chi tiết có kích thước vừa và nhỏ, hoặc gia công yêu cầu độ chính xác cao, độ cứng tốt.
Nhờ được gia công chính xác, cân bằng tốt, nó giúp giảm rung/vibration khi phay với tốc độ cao — từ đó tăng tuổi thọ dao, độ chính xác bề mặt và độ ổn định của quá trình gia công.
Sử dụng collet ER20 cho phép linh hoạt kẹp nhiều loại dao/mũi với đường kính khác nhau — rất hữu ích cho nhiều công đoạn: khoan, ta rô, phay rãnh, phay tinh, phay chi tiết nhỏ.
So với các chuẩn lớn hơn (ví dụ BT40, BT50) — BT30 + ER20 thường gọn, nhẹ hơn, phù hợp cho máy nhỏ hơn, chi tiết nhỏ hơn — do đó chi phí thấp hơn, dễ sử dụng, bảo trì, phù hợp với xưởng nhỏ / vừa hoặc công việc chi tiết.
