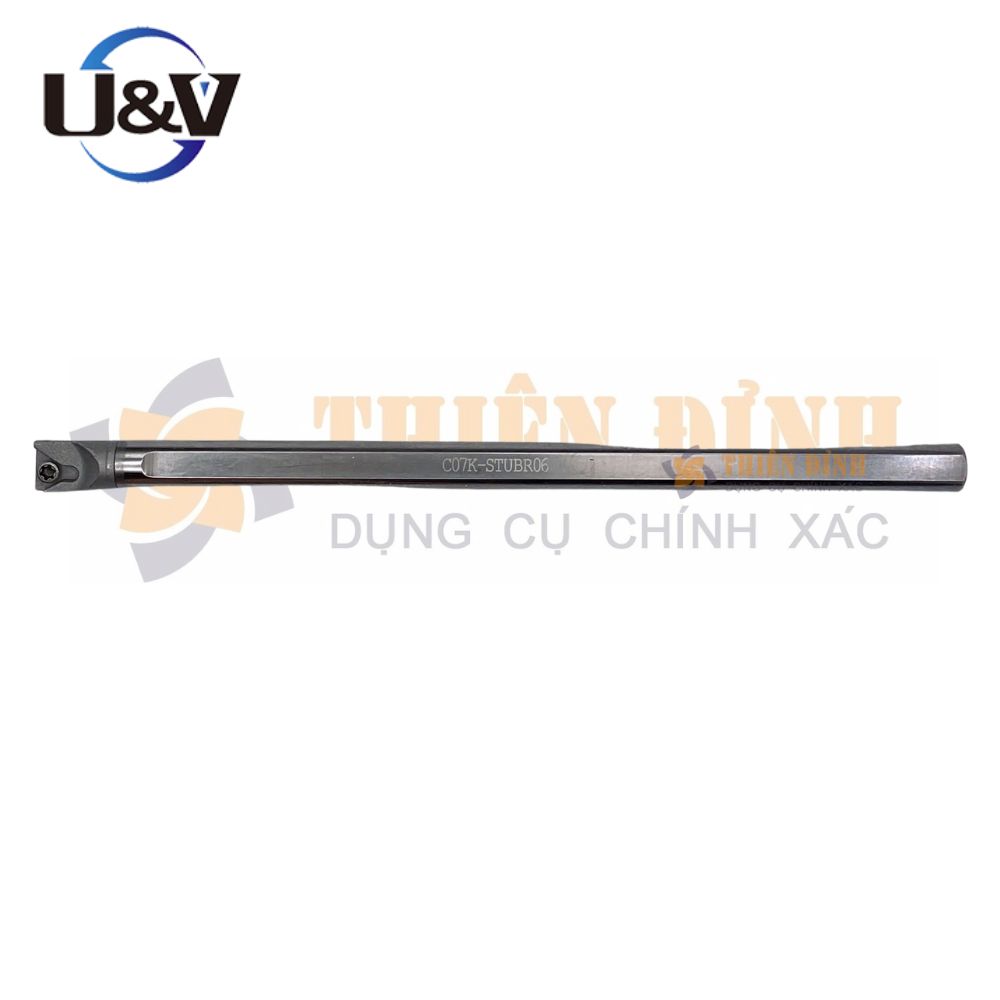

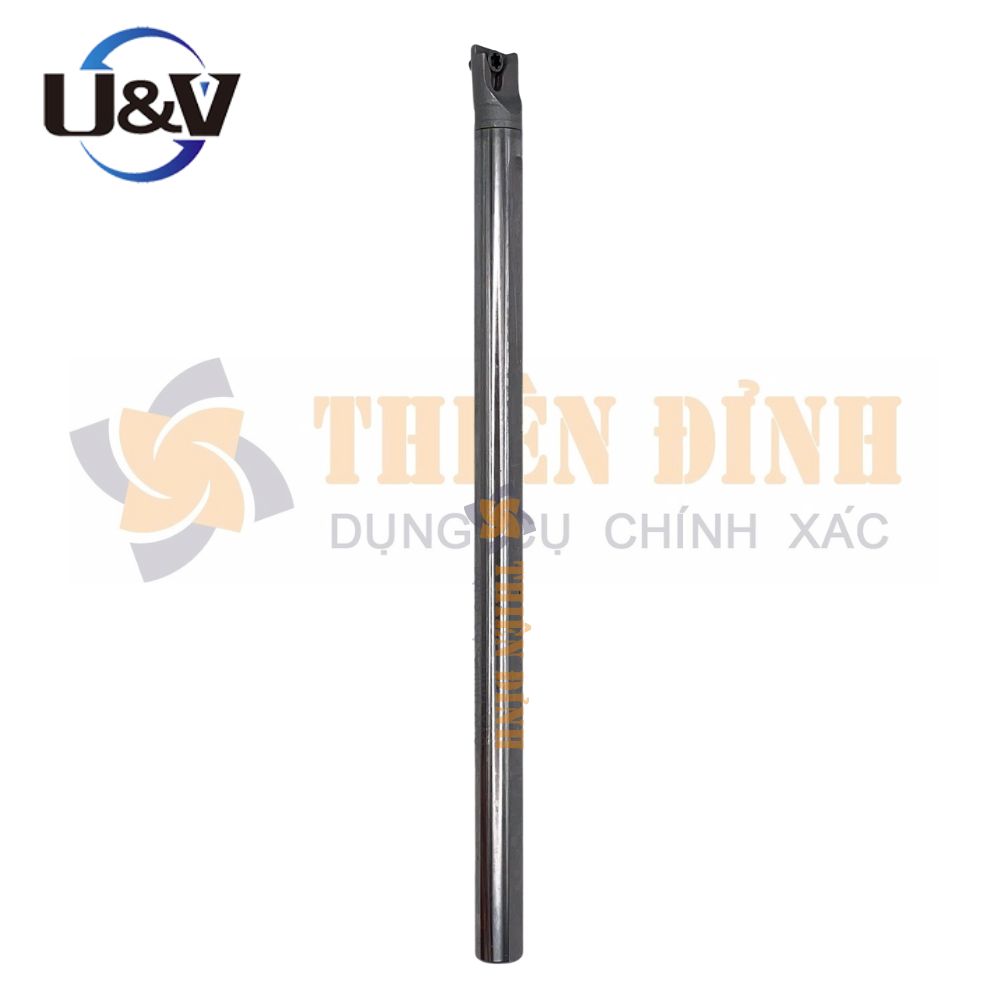

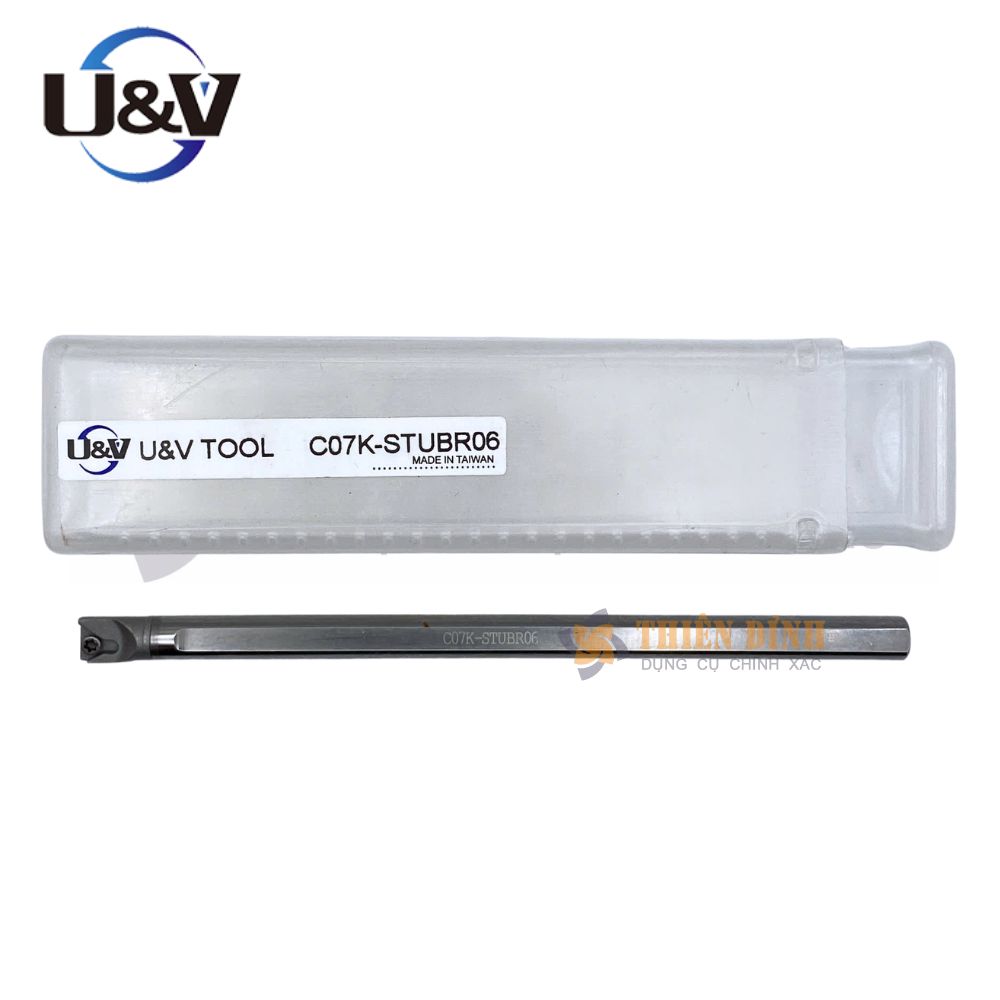

1. Cán dao tiện C07K STUBR06 là gì

C: Thân cán được làm bằng hợp kim cứng giúp chống rung tối đa khi gia công lỗ siêu nhỏ và sâu

07: Đường kính thân cán dao là 7mm

K: Chiều dài tổng thể của cán dao đạt mức 125mm

S: Phương thức kẹp giữ mảnh chip bằng vít khóa xuyên tâm

T: Hình dạng mảnh chip là hình tam giác đều 60 độ

U: Góc tiếp xúc của lưỡi cắt với phương dọc trục là 93 độ

B: Góc sau của mảnh chip là 5 độ giúp tăng độ bền lưỡi cắt khi tiện trong không gian hẹp

R: Chiều cán bên phải quy định hướng cắt của dụng cụ

06: Chiều dài cạnh cắt của mảnh chip tương ứng là 6mm

2. Sử dụng lưỡi dao nào

Loại cán dao này sử dụng mảnh chip hình tam giác đều có kích thước siêu nhỏ với mã phổ biến là TBGT 0601xx hoặc TPMT 0601xx

Mã chip TBGT 060102 thường được ưu tiên sử dụng để gia công các lỗ nhỏ yêu cầu độ tinh xảo cao và lực cắt thấp giúp hạn chế tối đa việc cong cán dao

Đối với việc tiện các loại thép hợp kim có độ cứng trung bình người thợ có thể chọn chip TPMT 060104 để có mũi dao khỏe hơn chịu được bước tiến dao lớn

Mảnh chip dành cho cán này thường có độ dày chỉ khoảng 1.59mm nên đòi hỏi việc lắp đặt phải cực kỳ cẩn thận để tránh làm hỏng vít kẹp

Việc lựa chọn mảnh chip có lớp phủ kim cương hoặc DLC là giải pháp tối ưu khi cần tiện các chi tiết nhỏ bằng nhôm hoặc đồng trong công nghiệp điện tử

3. Ứng dụng trong lĩnh vực cơ khí

C07K STUBR06 là dòng dao móc lỗ siêu tinh được ứng dụng để gia công các lỗ có đường kính cực nhỏ từ 8mm đến 9mm trở lên

Thân cán bằng hợp kim cứng cho phép dao vươn sâu vào bên trong phôi với tỉ lệ chiều dài gấp nhiều lần đường kính mà vẫn giữ được độ đồng tâm hoàn hảo

Nó thường được sử dụng trong các xưởng gia công chi tiết đồng hồ dụng cụ y tế và các linh kiện bán dẫn có yêu cầu dung sai khắt khe

Góc tiếp xúc 93 độ giúp dao thực hiện tốt các thao tác tiện lỗ suốt và tiện vai bậc vuông góc bên trong các chi tiết nhỏ

Sản phẩm cũng rất hiệu quả khi thực hiện các bước móc rãnh hoặc vát mép bên trong lỗ của các đầu phun hoặc van thủy lực mini

4. Ưu điểm nổi bật

Khả năng chống rung tuyệt đối nhờ vật liệu Carbide đặc giúp bề mặt lỗ không bị rung vảy cá ngay cả khi gia công ở tốc độ vòng quay rất cao

Đường kính cán 7mm là kích thước đặc biệt giúp xử lý những lỗ nhỏ mà các loại cán 8mm hoặc 10mm thông dụng không thể tiếp cận được

Mảnh chip hình tam giác TBGT cung cấp 3 góc cắt giúp tối ưu chi phí sử dụng cho mỗi lần thay dao trong sản xuất hàng loạt

Cơ cấu vít kẹp thiết kế tinh gọn giúp tổng thể đầu dao không bị va chạm với thành lỗ trong quá trình thoát phôi

Tuổi thọ của cán hợp kim rất cao và ít bị biến dạng nhiệt giúp duy trì kích thước ổn định cho hàng nghìn sản phẩm liên tục

Sử dụng cán dao này giúp nâng cao đáng kể độ bóng bề mặt lỗ từ đó giảm bớt các công đoạn mài hoặc đánh bóng thủ công sau khi tiện
