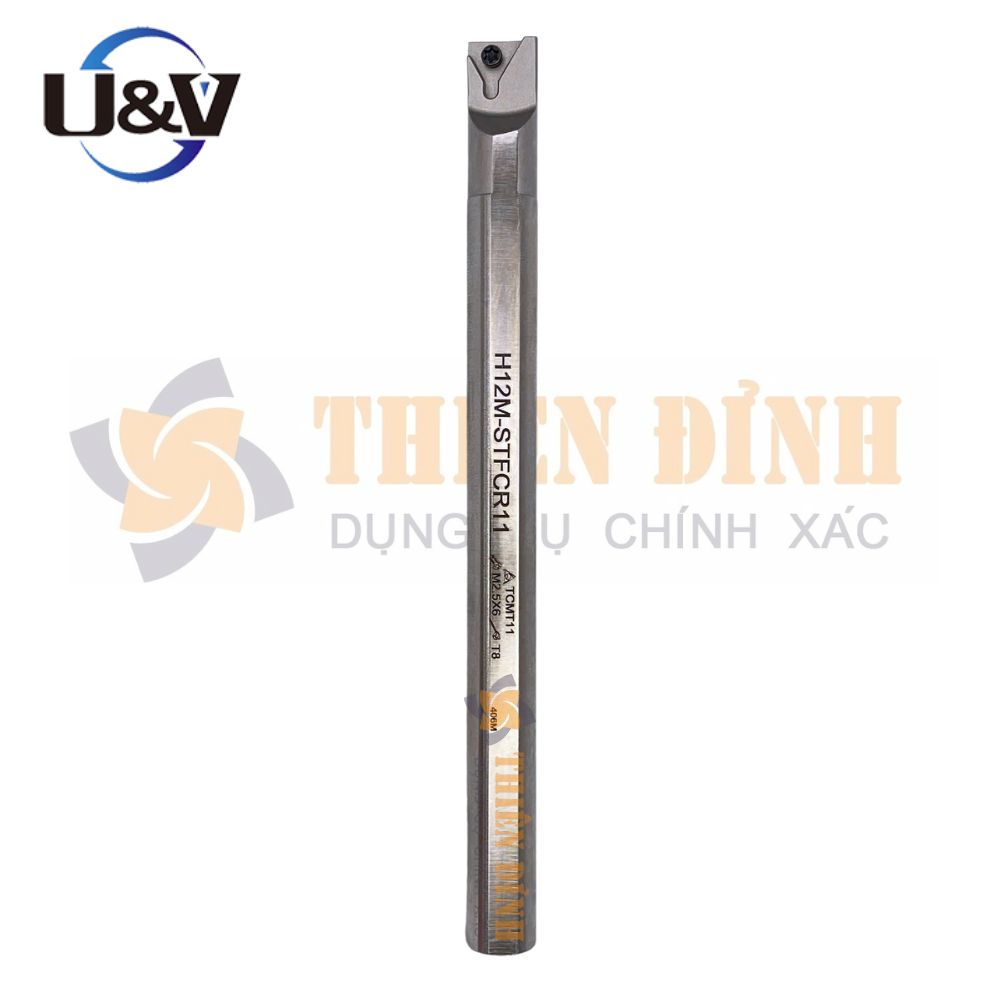

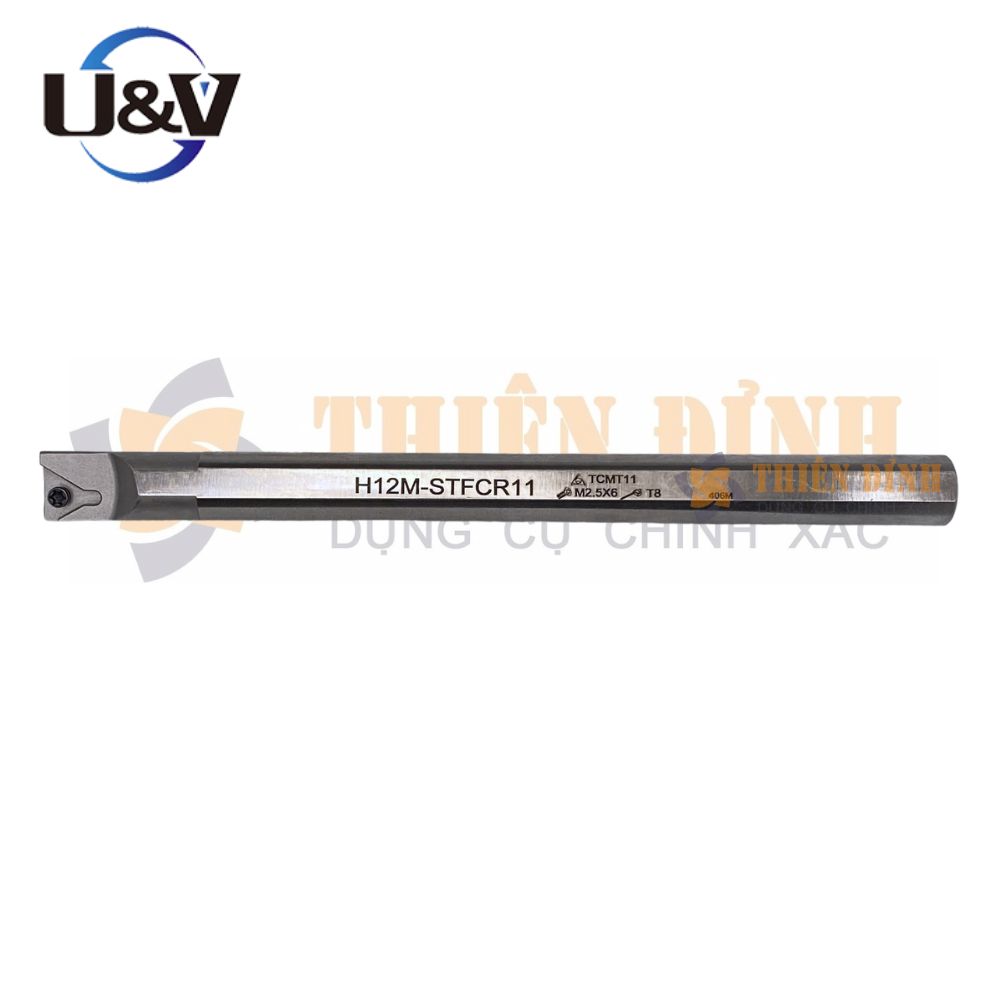

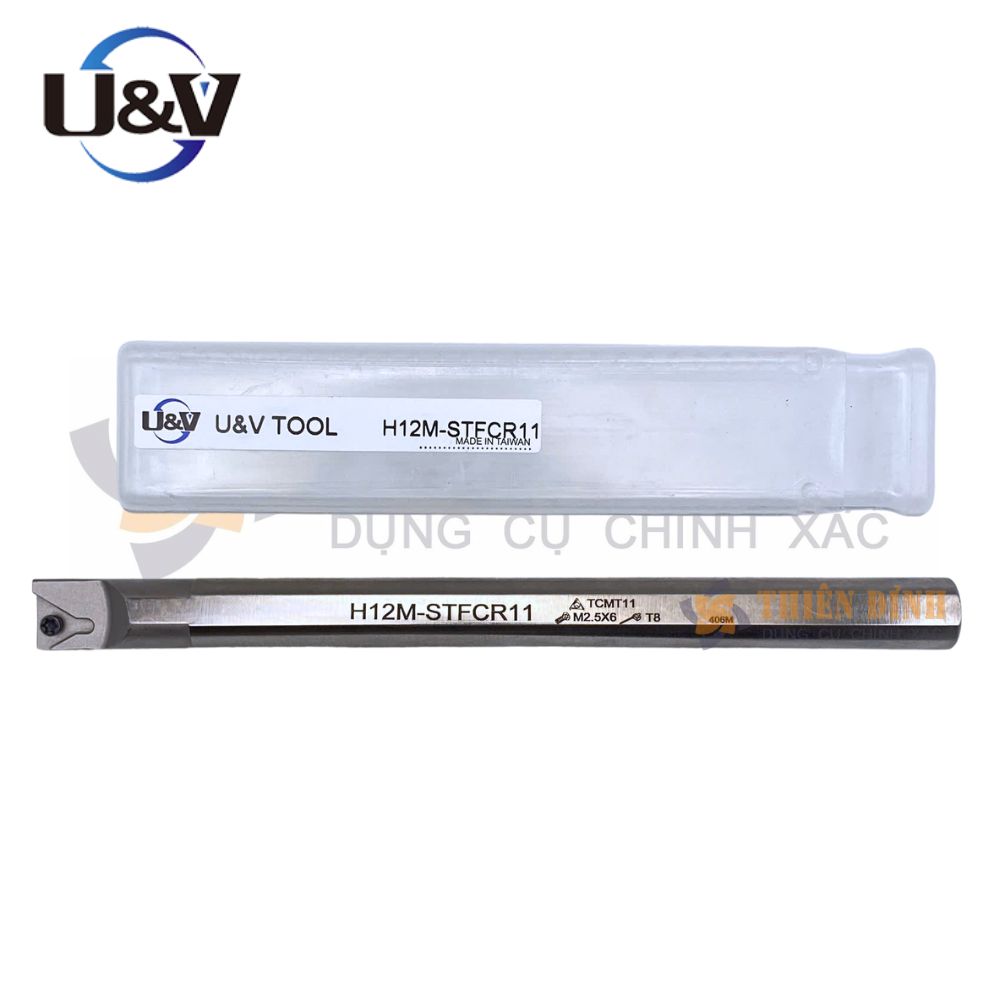

1. Cán dao tiện H12M STFCR11 là gì

H: Thân cán được làm bằng hợp kim cứng giúp chống rung hiệu quả khi tiện lỗ sâu

12: Đường kính thân cán dao là 12mm

M: Chiều dài tổng thể của cán dao đạt mức 150mm

S: Phương thức cố định mảnh chip bằng vít khóa xuyên tâm

T: Hình dạng mảnh chip là hình tam giác đều 60 độ

F: Góc tiếp xúc của lưỡi cắt so với phương chạy dao là 91 độ

C: Góc sau của mảnh chip là 7 độ giúp giảm ma sát với bề mặt lỗ

R: Chiều cán bên phải quy định hướng cắt từ phải sang trái

11: Chiều dài cạnh cắt của mảnh chip tương ứng là 11mm

2. Sử dụng lưỡi dao nào

Loại cán dao này sử dụng mảnh chip hình tam giác đều có mã phổ biến nhất là TCMT 1102xx

Mã chip TCMT 110204 thường được dùng cho các bước tiện lỗ thông dụng trên vật liệu thép và gang nhờ sự cân bằng giữa độ bền mũi dao và độ bóng bề mặt

Đối với các yêu cầu gia công tinh xảo hoặc trên vật liệu nhôm đồng người thợ thường chọn mã TCGT 110202 với lưỡi cắt mài sắc và góc thoát phôi lớn

Việc sử dụng thân cán bằng hợp kim cứng cho phép kết hợp với các loại chip có lớp phủ chống mài mòn cao để gia công các vật liệu sau nhiệt luyện

Hệ thống ký hiệu 11 trên mảnh chip đảm bảo sự tương thích hoàn toàn với ổ dao trên thân cán giúp việc lắp đặt luôn chính xác và đồng tâm

3. Ứng dụng trong lĩnh vực cơ khí

Cán dao H12M STFCR11 là dòng dao móc lỗ chuyên dụng thường xuất hiện trong các nguyên công gia công lỗ nhỏ và sâu trên máy tiện CNC

Với cấu tạo thân hợp kim nó được ứng dụng để tiện các lỗ có chiều dài gấp nhiều lần đường kính mà các loại cán thép thông thường không thể xử lý do bị rung

Nó giúp thực hiện các bước tiện lỗ suốt lỗ bậc hoặc tiện móc rãnh bên trong chi tiết với độ chính xác kích thước đạt đến mức cực kỳ khắt khe

Trong ngành công nghiệp chế tạo khuôn mẫu và linh kiện thủy lực thiết bị này dùng để hoàn thiện bề mặt trong của các ống dẫn và hốc khuôn tròn

Sản phẩm cũng rất hiệu quả khi thực hiện các đường cắt tinh cuối cùng để đạt được độ bóng bề mặt tối ưu cho các chi tiết máy quan trọng

4. Ưu điểm nổi bật

Lợi thế lớn nhất của cán dao này chính là khả năng chống rung tuyệt vời nhờ vật liệu hợp kim cứng giúp bề mặt gia công không bị gợn sóng hay sọc

Góc tiếp xúc 91 độ cho phép dao tiện sát vào đáy lỗ bậc và thực hiện các thao tác khỏa mặt đầu bên trong lỗ một cách linh hoạt

Mảnh chip hình tam giác TCMT có 3 cạnh cắt giúp người dùng tiết kiệm chi phí bằng cách xoay góc cắt mới khi một góc bị mòn

Thiết kế kẹp vít đơn giản giúp thân dao giữ được kích thước thuôn gọn tối đa để dễ dàng luồn lách vào các lỗ có đường kính nhỏ từ 14mm

Khả năng chịu nhiệt và giữ độ cứng ở nhiệt độ cao của thân cán hợp kim giúp nâng cao năng suất gia công và kéo dài tuổi thọ của cả cán dao lẫn mảnh chip
